SMT貼片排電容的檢測方法是怎樣的？

2023-10-16 11:21:02 作者：SMT貼片加工

SMT貼片排電容的檢測方法

在SMT貼片加工生產中，通常情況下比較復雜的PCBA貼片加工會涉及幾百種物料，其中電阻和電容是最常用的。如果其中一個所占比例為37%的組件出現問題，后果將非常嚴重。因此，在進行貼片加工之前，必須首先了解SMT貼片電容的內部結構。

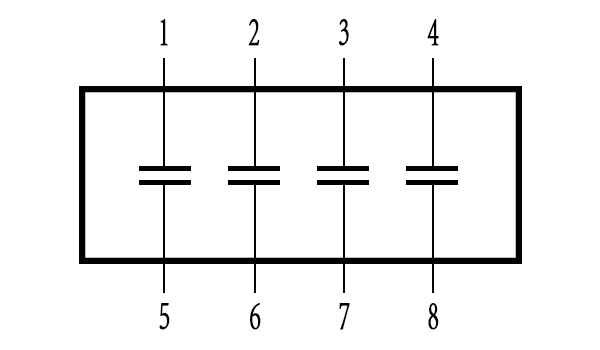

在了解了貼片排電容的結構之后，我們就能知道如何進行檢測。對于貼片排電容，要求是如果其中一對引腳出現問題，則整個貼片排電容就無法繼續使用。貼片排電容的檢測方法如下：

（1）開始對待檢測的貼片排電容進行清洗處理。

（2）選擇萬用表的二極管檔，將紅色測量筆插入萬用表的V/Q孔，將黑色測量筆插入萬用表的COM孔。

（3）使用夾子將四對引腳夾住，對其進行放電。

（4）將紅黑測試筆分別連接至貼片排電容的第一對引腳，無需關注極性方向。然后，交換測試筆的連接方式并重新進行一次測試。

目前，在SMT貼片加工廠中，最常用的檢測方式是以上所列4個步驟，并且它們也是質量管理標準體系的執行要求之一。
